Нефтегазовая отрасль
Сегмент-КУ для КИПиА, АСУ ТП и тяжелых условий эксплуатации
Универсальные кабели для автоматизации, диспетчеризации, промышленных сетей, взрывоопасных зон, агрессивных сред и объектов Крайнего Севера.
Одна марка для автоматики, контроля, интерфейсов и промышленных сетей
Сегмент-КУ применяется для стационарного и нестационарного межприборного монтажа, подключения датчиков, исполнительных механизмов, промышленных контроллеров и цифровых систем передачи данных.
Сегмент-КУ снижает номенклатуру в нефтегазовом проекте
Один тип кабеля может применяться как монтажный, контрольный, интерфейсный, кабель RS-485, кабель промышленных сетей и линия подключения полевых приборов.
Перейти в каталогКИПиА и АСУ ТП
Датчики давления, температуры, уровня, расхода, шкафы управления и межприборный монтаж.
Промышленные сети
HART, PROFINET, FOUNDATION Fieldbus, PROFIBUS, MODBUS, RS-422 и RS-485.
Опасные зоны
Исполнения для искробезопасных цепей, взрывоопасных зон и оборудования вида защиты d.
Тяжелая среда
Химически агрессивные среды, H₂S, масла, нефтепродукты, УФ, влага и мороз.
01
Типы объектов
Сегмент-КУ применяется на добыче, переработке, транспортировке и объектах хранения.
НПЗ и ГПЗ
КИПиА, технологические установки, агрессивные среды и промышленные сети.
Месторождения
Северные площадки, наружные трассы, датчики, контроллеры и телеметрия.
Насосные и компрессорные станции
АСУ ТП, диспетчеризация, зоны с ГСМ, вибрацией и переменной температурой.
Резервуарные парки и терминалы
Взрывоопасные зоны, наружная прокладка, УФ и контакт с нефтепродуктами.
Взрывоопасные зоны
Классы 0, 1, 2, 20, 21, 22, В-1 и В-2 при соблюдении нормативных требований.
Эстакады и наружные трассы
УФ, влага, перепады температур, открытая прокладка и тяжелые условия эксплуатации.
КИПиА и шкафы управления
Полевые приборы, контроллеры, модули ввода-вывода, RS-485 и диспетчеризация.
Крайний Север и Арктика
ХЛ и NORD для низких температур, удаленных площадок и холодного климата.
02
Требования к кабелям для нефтегазовой отрасли
Кабельные решения для нефтегазовых объектов должны учитывать требования взрывозащиты, условия прокладки и воздействие агрессивных производственных сред.
Кабели применяются во взрывоопасных зонах по ГОСТ IEC 60079-14, ГОСТ 31610.11, ГОСТ 31610.25, ГОСТ 30852.10 и ГОСТ 30852.13. Прокладка кабельных линий от оборудования с видом взрывозащиты «взрывонепроницаемая оболочка d» выполняется в соответствии с ГОСТ IEC 60079-1, ГОСТ IEC 60079-14 и ГОСТ 31610.0.
На объектах нефтяной, газовой, нефтехимической, химической промышленности и электроэнергетики.
Для прокладки внутри и вне помещений. Кабели стойки к кратковременному воздействию минерального масла и бензина, а также к ультрафиолетовым лучам.
Стойкость к кислотам, щелочам и средам с высоким содержанием сероводорода.
Маслобензостойкое исполнение для насосных, компрессорных и резервуарных парков.
ХЛ и NORD для наружных трасс, северных месторождений и арктических объектов.
Индивидуальный, парный или общий экран для стабильной передачи сигналов.
03
Рекомендуемые решения
Исполнения Сегмент-КУ под подсистемы нефтегазового объекта и условия эксплуатации.
КИПиА / АСУ ТП
Сегмент-КУ
- Датчики, исполнительные механизмы, промышленные контроллеры
- Шкафы управления, мониторинг, межприборный монтаж
Промышленные сети

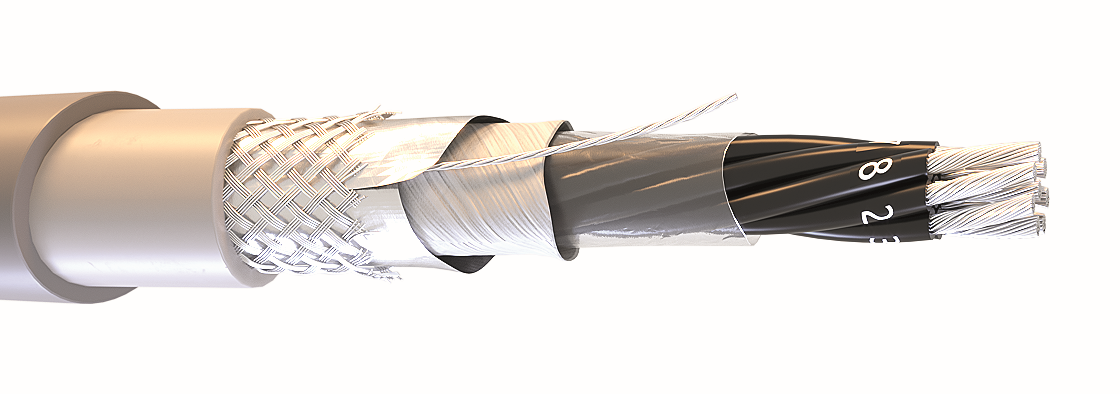

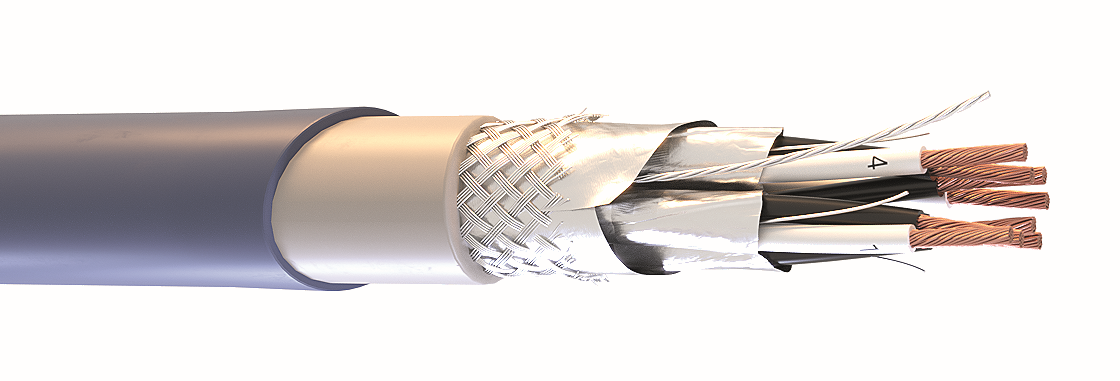

Сегмент-КУ ЭИ / Э
- HART, PROFIBUS, MODBUS, RS-485
- Защита от электромагнитных помех
Взрывоопасные зоны
Сегмент-КУ Вз / i / d
- Опасные производственные объекты и зоны подключения полевых приборов
- Исполнения под требования оборудования и зоны
Тяжелая эксплуатация
Х, МБ, УФ, ХЛ, NORD, FRLS / FRHF
- Сероводород, масла, УФ, влага, мороз и пожаробезопасность
- Открытые трассы, эстакады, северные месторождения
Крайний Север и тяжелые условия
ХЛ и NORD для низких температур, открытых трасс и удаленных площадок
Для северных месторождений, арктических объектов, компрессорных станций и наружных технологических площадок применяются холодостойкие и арктические исполнения Сегмент-КУ. Они рассчитаны на минусовые температуры, влажность, УФ, воздействие нефтепродуктов и агрессивной среды.
NORD до -70 °CХЛ до -60 °CМБ / УФ / Х
05
Преимущества Сегмент-КУ для нефтегазовых объектов
Практические преимущества для проектировщика, службы снабжения и эксплуатации.
КИПиА, автоматика, управление, диспетчеризация, промышленные сети и монтаж.
Решения для искробезопасных цепей, взрывоопасных зон и оборудования с защитой d.
Х, МБ, УФ, водоблокирующие элементы и исполнения для сероводородных сред.
ХЛ и NORD для северных регионов и арктических объектов.
Проще кабельный журнал, закупка, складской учет и подбор аналогов.
06
Таблица выбора кабеля для нефтегазовых объектов
Ориентиры для выбора исполнения под подсистему и условия эксплуатации.
| Подсистема | Зона применения | Рекомендуемый кабель | Особенности |
|---|---|---|---|
| КИПиА | Датчики, приборы, шкафы управления | Сегмент-КУ | Универсальная марка для межприборного монтажа |
| Промышленные сети | HART, PROFIBUS, MODBUS, RS-485 | Сегмент-КУ ЭИ / Э | Передача данных и защита от помех |
| Взрывоопасные зоны | ОПО, зоны 0, 1, 2, 20, 21, 22 | Сегмент-КУ i / Вз / d | Исполнения под требования взрывозащиты |
| Агрессивные среды | НПЗ, ГПЗ, сероводородные среды | Сегмент-КУ Х | Стойкость к кислотам, щелочам и H₂S |
| Масла и нефтепродукты | Насосные, компрессорные, резервуарные парки | Сегмент-КУ МБ | Маслобензостойкое исполнение |
| Наружная прокладка | Эстакады, открытые трассы, площадки | Сегмент-КУ УФ | Стойкость к ультрафиолету |
| Северные объекты | Арктика, северные месторождения | Сегмент-КУ ХЛ / NORD | Эксплуатация при низких температурах |

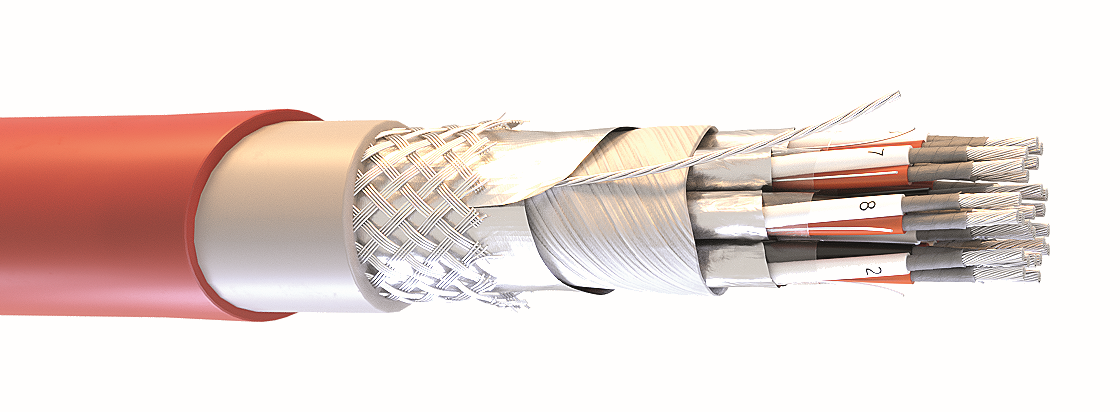

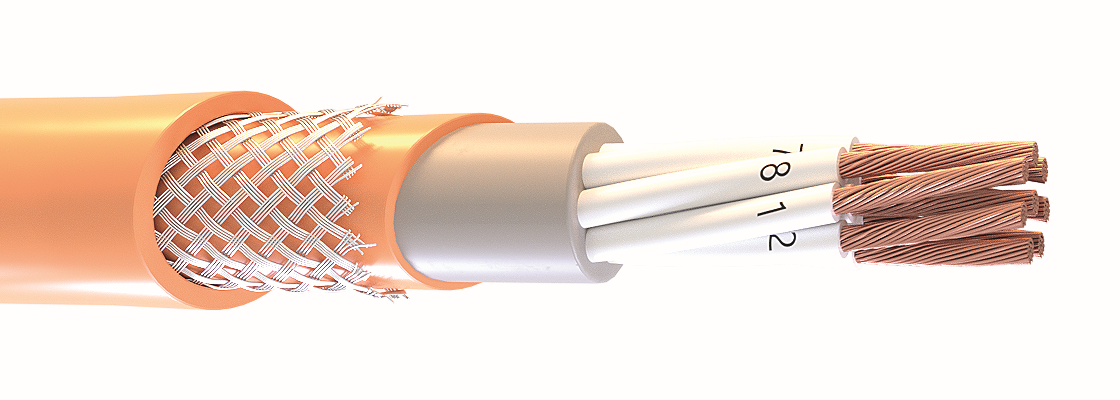

| Критические линии | Системы безопасности, аварийное управление | Сегмент-КУ FRLS / FRHF | Работоспособность при пожаре |
Документация
Комплект документов для нефтегазового проекта
Материалы для проектировщика, кабельного журнала, КИПиА, АСУ ТП и подбора исполнений.
Поддержка и консультация
Инженеры СегментЭНЕРГОПодбор Сегмент-КУ и документации+7 (495) 279-25-24info@segmentenergo.ruПолучить подбор под проектПодберем Сегмент-КУ под кабельный журнал и условия эксплуатации
Подготовим аналоги под ТЗ, спецификацию для КИПиА и АСУ ТП, подбор исполнения для взрывоопасной зоны, агрессивной среды, низких температур и нужного промышленного интерфейса.
