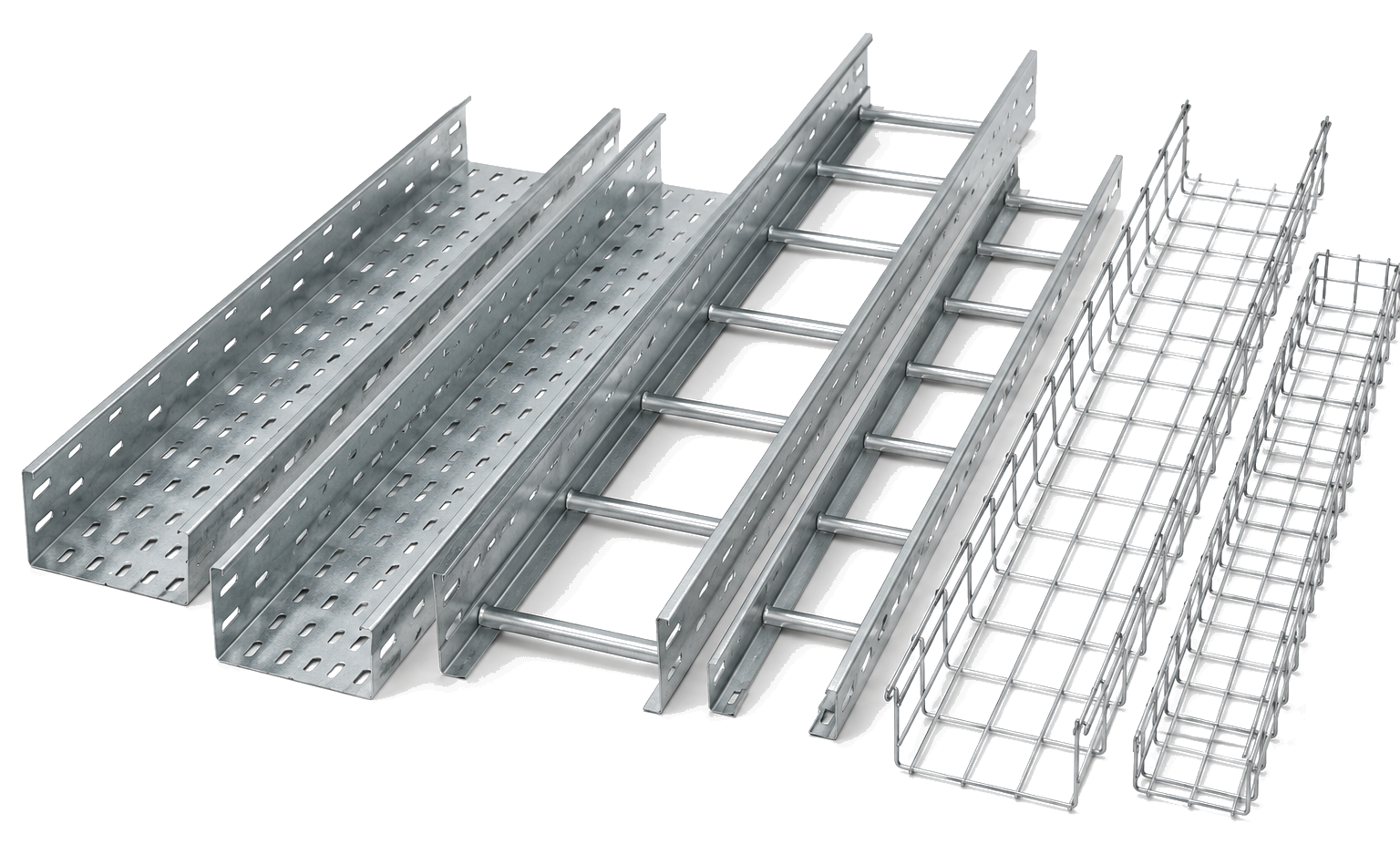

Металлические лотки Сегмент-МЛ

Надежные металлические лотки для организации кабельных трасс на промышленных, коммерческих и инфраструктурных объектах: быстрый монтаж Сегмент-МЛС, открытые лестничные лотки Сегмент-МЛЛ, лотки Сегмент-МЛК с крышкой и сетчатые лотки Сегмент-МЛПР.

Подобрать лотки +7 (495) 279-25-24

1 219номенклатурных позиций

4серии лотков

2-10 мдлины в номенклатуре и покрытия под условия объекта

Оцинкование по ГОСТ 14918-80 (УТ 2, 5, УХЛ 2, 5)
Оцинкование методом погружения по ГОСТ 9.307-89 (УТ 1, 5)
Порошковая окраска по ГОСТ 9.410-88 (УТ 2, 5, УХЛ 1)
Грунтование (У3)

Основные разделы

Серии Сегмент-МЛ

Выберите серию под условия монтажа, требуемую защиту кабеля и удобство обслуживания трассы. Ниже доступен быстрый подбор по типу, размеру, толщине металла и длине секции.

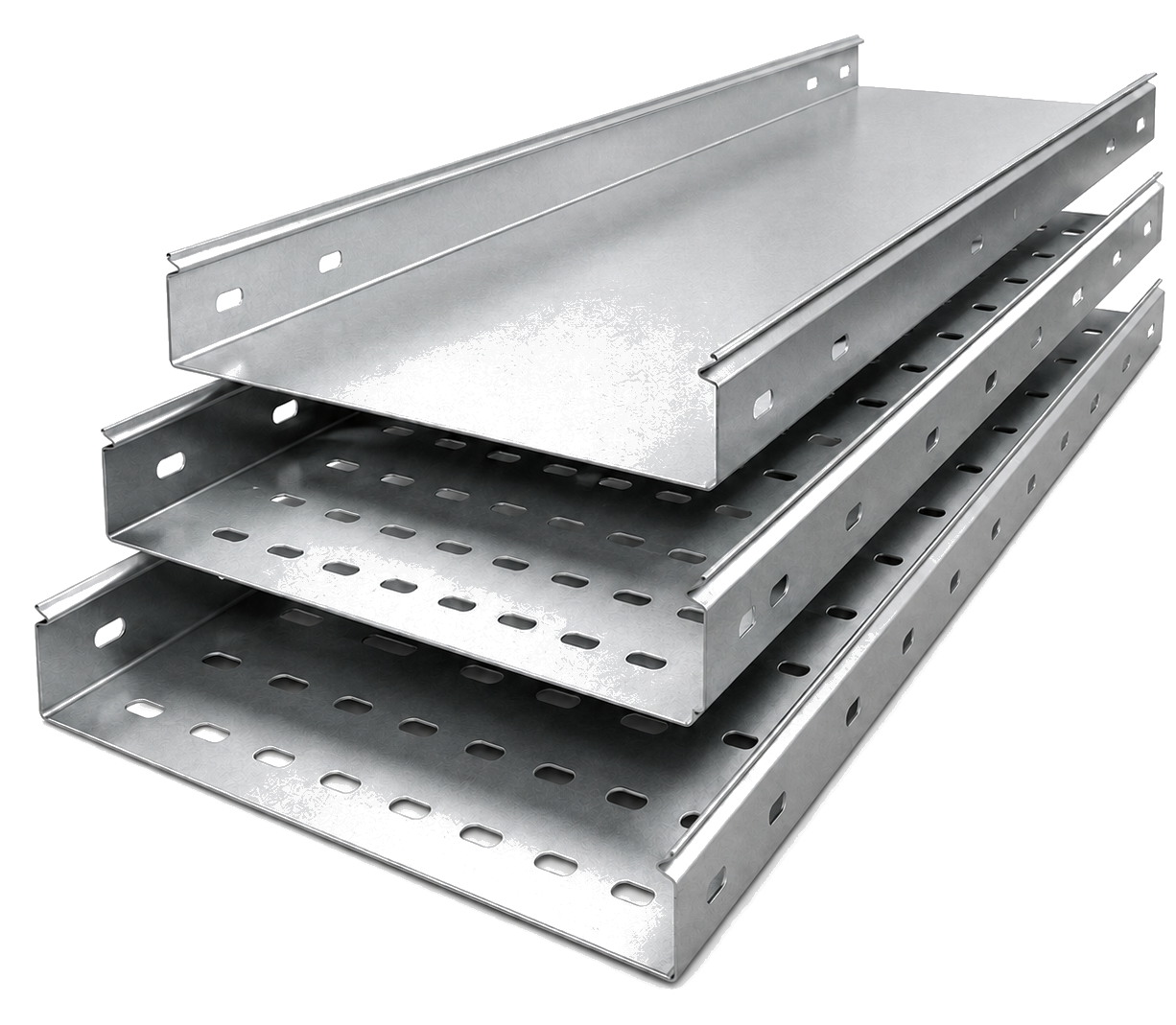

Сегмент-МЛС

Замковые лотки быстрого монтажа

Серия для быстрой сборки прямых кабельных трасс. Замковый профиль повышает жесткость лотка и надежно фиксирует крышку без дополнительных скоб.

глухие и перфорированные исполнения
соединение секций по типу «папа-мама»
сокращение времени монтажа кабельной трассы

Перейти к МЛС

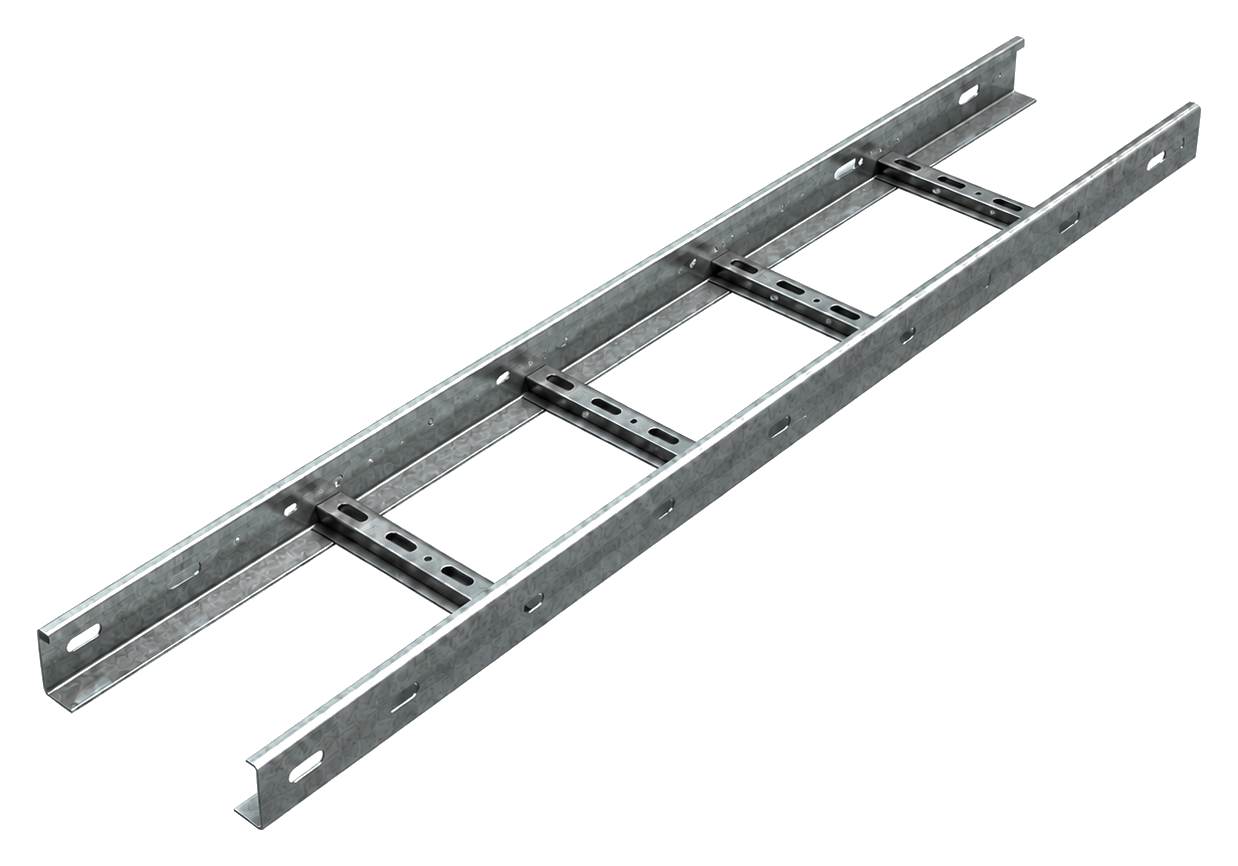

Сегмент-МЛЛ

Открытые лестничные лотки без крышки

Серия для открытых кабельных трасс, где важны вентиляция, быстрый доступ к кабелю и удобство обслуживания. В отличие от МЛК, эта серия применяется без крышки.

хорошая вентиляция и охлаждение
легкая конструкция при высокой жесткости
кабель остается доступным для осмотра

Перейти к МЛЛ

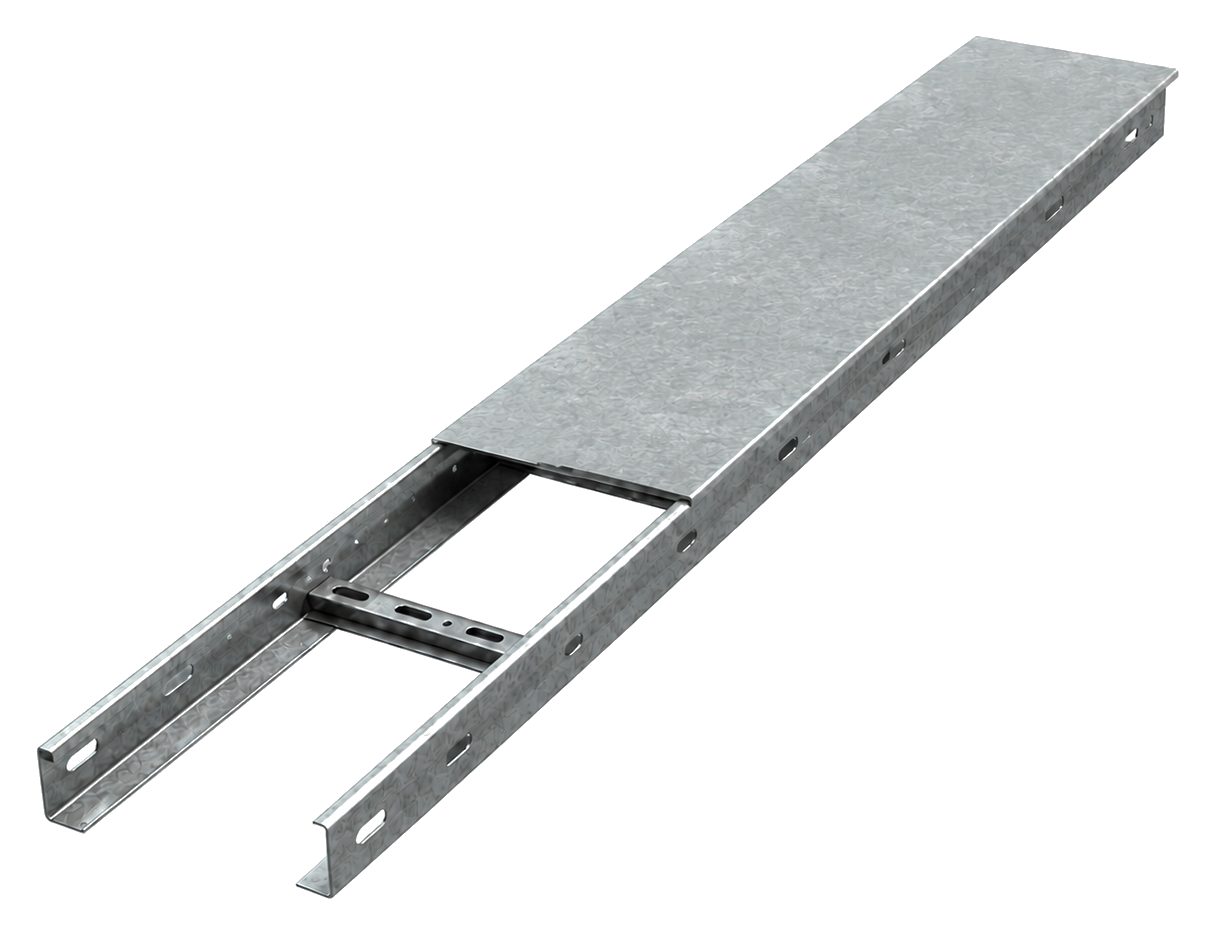

Сегмент-МЛК

Лестничные лотки с крышкой

Серия для трасс, где кабелю нужна дополнительная защита сверху. Основное отличие от МЛЛ - наличие крышки, которая закрывает кабельную линию от пыли, случайного воздействия и внешних факторов.

для магистральных и протяженных участков
широкий выбор размеров до 600 мм
крышка входит в логику системы

Перейти к МЛК

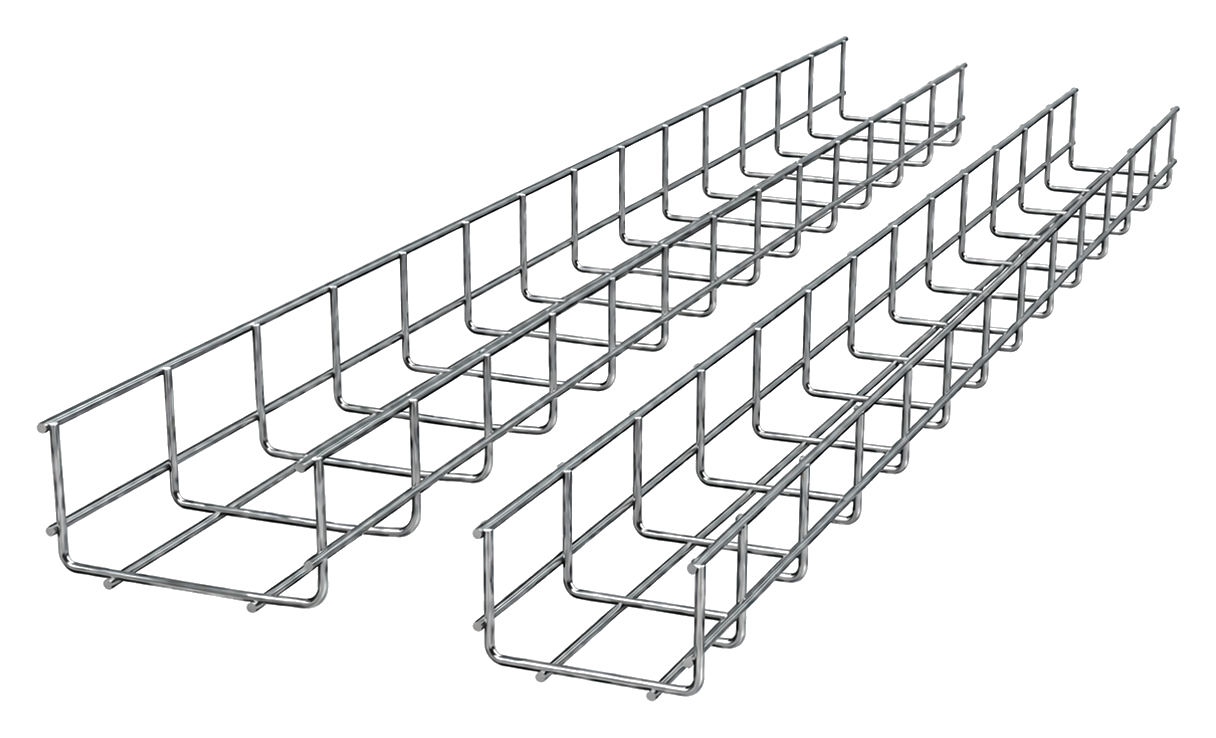

Сегмент-МЛПР

Сетчатые проволочные лотки

Легкая открытая система для трасс, где важны быстрый монтаж, хороший теплоотвод и возможность формировать повороты непосредственно на объекте.

минимум аксессуаров для поворотов трассы
хороший теплоотвод
крепление кабеля обычными стяжками

Перейти к МЛПР

Исполнение

Покрытия, климат и защита

Лотки подбираются под среду эксплуатации объекта: стандартное оцинкованное исполнение подходит для большинства внутренних трасс, а для более жестких условий доступны горячее оцинкование, порошковая окраска по каталогу RAL и грунтование.

Покрытия: ГОСТ 14918-80, ГОСТ 9.307-89, порошковая окраска ГОСТ 9.410-88
Климат: У, УХЛ, ХЛ, ОМ и другие исполнения по ГОСТ 15150-69
IP: IP31 для неперфорированных лотков с крышкой, IP44 с дополнительными накладками и бандажом
Заземление: Система может использоваться как защитный PE-проводник при монтаже заводскими соединительными элементами

Номенклатура

Позиции металлических лотков

Используйте фильтры, чтобы быстро найти нужную серию, размер, толщину и длину секции. В таблице показаны первые 80 совпадений, подбор выполняется по всей номенклатуре.

1 219 позицийПоказаны 80 из 1 219

Артикул	Серия	Наименование	Размер	Ширина	Высота	Толщина	Длина	Тип
123151	МЛС	Сегмент-МЛC-Н-50-50 S0.6 L2000, лоток замковый (быстрый монтаж)	50х50	50 мм	50 мм	S0.6	L2000	глухой
123152	МЛС	Сегмент-МЛC-Н-100-50 S0.6 L2000, лоток замковый (быстрый монтаж)	100х50	100 мм	50 мм	S0.6	L2000	глухой
123153	МЛС	Сегмент-МЛC-Н-100-65 S0.6 L2000, лоток замковый (быстрый монтаж)	100х65	100 мм	65 мм	S0.6	L2000	глухой
123154	МЛС	Сегмент-МЛC-Н-150-50 S0.6 L2000, лоток замковый (быстрый монтаж)	150х50	150 мм	50 мм	S0.6	L2000	глухой
123155	МЛС	Сегмент-МЛC-Н-150-65 S0.6 L2000, лоток замковый (быстрый монтаж)	150х65	150 мм	65 мм	S0.6	L2000	глухой
123156	МЛС	Сегмент-МЛC-Н-200-50 S0.6 L2000, лоток замковый (быстрый монтаж)	200х50	200 мм	50 мм	S0.6	L2000	глухой
123157	МЛС	Сегмент-МЛC-Н-200-65 S0.6 L2000, лоток замковый (быстрый монтаж)	200х65	200 мм	65 мм	S0.6	L2000	глухой
123158	МЛС	Сегмент-МЛC-П-50-50 S0.6 L2000, перфолоток замковый (быстрый монтаж)	50х50	50 мм	50 мм	S0.6	L2000	перфорированный
123159	МЛС	Сегмент-МЛC-П-100-50 S0.6 L2000, перфолоток замковый (быстрый монтаж)	100х50	100 мм	50 мм	S0.6	L2000	перфорированный
123160	МЛС	Сегмент-МЛC-П-100-65 S0.6 L2000, перфолоток замковый (быстрый монтаж)	100х65	100 мм	65 мм	S0.6	L2000	перфорированный
123161	МЛС	Сегмент-МЛC-П-150-50 S0.6 L2000, перфолоток замковый (быстрый монтаж)	150х50	150 мм	50 мм	S0.6	L2000	перфорированный
123162	МЛС	Сегмент-МЛC-П-150-65 S0.6 L2000, перфолоток замковый (быстрый монтаж)	150х65	150 мм	65 мм	S0.6	L2000	перфорированный
123163	МЛС	Сегмент-МЛC-П-200-50 S0.6 L2000, перфолоток замковый (быстрый монтаж)	200х50	200 мм	50 мм	S0.6	L2000	перфорированный
123164	МЛС	Сегмент-МЛC-П-200-65 S0.6 L2000, перфолоток замковый (быстрый монтаж)	200х65	200 мм	65 мм	S0.6	L2000	перфорированный
123251	МЛС	Сегмент-МЛC-Н-50-50 S0.7 L2000, лоток замковый (быстрый монтаж)	50х50	50 мм	50 мм	S0.7	L2000	глухой
123252	МЛС	Сегмент-МЛC-Н-100-50 S0.7 L2000, лоток замковый (быстрый монтаж)	100х50	100 мм	50 мм	S0.7	L2000	глухой
123253	МЛС	Сегмент-МЛC-Н-100-65 S0.7 L2000, лоток замковый (быстрый монтаж)	100х65	100 мм	65 мм	S0.7	L2000	глухой
123254	МЛС	Сегмент-МЛC-Н-100-80 S0.7 L2000, лоток замковый (быстрый монтаж)	100х80	100 мм	80 мм	S0.7	L2000	глухой
123255	МЛС	Сегмент-МЛC-Н-100-100 S0.7 L2000, лоток замковый (быстрый монтаж)	100х100	100 мм	100 мм	S0.7	L2000	глухой
123256	МЛС	Сегмент-МЛC-Н-150-50 S0.7 L2000, лоток замковый (быстрый монтаж)	150х50	150 мм	50 мм	S0.7	L2000	глухой
123257	МЛС	Сегмент-МЛC-Н-150-65 S0.7 L2000, лоток замковый (быстрый монтаж)	150х65	150 мм	65 мм	S0.7	L2000	глухой
123258	МЛС	Сегмент-МЛC-Н-150-80 S0.7 L2000, лоток замковый (быстрый монтаж)	150х80	150 мм	80 мм	S0.7	L2000	глухой
123259	МЛС	Сегмент-МЛC-Н-150-100 S0.7 L2000, лоток замковый (быстрый монтаж)	150х100	150 мм	100 мм	S0.7	L2000	глухой
123260	МЛС	Сегмент-МЛC-Н-200-50 S0.7 L2000, лоток замковый (быстрый монтаж)	200х50	200 мм	50 мм	S0.7	L2000	глухой
123261	МЛС	Сегмент-МЛC-Н-200-65 S0.7 L2000, лоток замковый (быстрый монтаж)	200х65	200 мм	65 мм	S0.7	L2000	глухой
123262	МЛС	Сегмент-МЛC-Н-200-80 S0.7 L2000, лоток замковый (быстрый монтаж)	200х80	200 мм	80 мм	S0.7	L2000	глухой
123263	МЛС	Сегмент-МЛC-Н-200-100 S0.7 L2000, лоток замковый (быстрый монтаж)	200х100	200 мм	100 мм	S0.7	L2000	глухой
123264	МЛС	Сегмент-МЛC-Н-300-50 S0.7 L2000, лоток замковый (быстрый монтаж)	300х50	300 мм	50 мм	S0.7	L2000	глухой
123265	МЛС	Сегмент-МЛC-Н-300-65 S0.7 L2000, лоток замковый (быстрый монтаж)	300х65	300 мм	65 мм	S0.7	L2000	глухой
123266	МЛС	Сегмент-МЛC-Н-300-80 S0.7 L2000, лоток замковый (быстрый монтаж)	300х80	300 мм	80 мм	S0.7	L2000	глухой
123267	МЛС	Сегмент-МЛC-Н-300-100 S0.7 L2000, лоток замковый (быстрый монтаж)	300х100	300 мм	100 мм	S0.7	L2000	глухой
123268	МЛС	Сегмент-МЛC-Н-400-50 S0.7 L2000, лоток замковый (быстрый монтаж)	400х50	400 мм	50 мм	S0.7	L2000	глухой
123269	МЛС	Сегмент-МЛC-Н-400-65 S0.7 L2000, лоток замковый (быстрый монтаж)	400х65	400 мм	65 мм	S0.7	L2000	глухой
123270	МЛС	Сегмент-МЛC-Н-400-80 S0.7 L2000, лоток замковый (быстрый монтаж)	400х80	400 мм	80 мм	S0.7	L2000	глухой
123271	МЛС	Сегмент-МЛC-Н-400-100 S0.7 L2000, лоток замковый (быстрый монтаж)	400х100	400 мм	100 мм	S0.7	L2000	глухой
123351	МЛС	Сегмент-МЛC-П-50-50 S0.7 L2000, перфолоток замковый (быстрый монтаж)	50х50	50 мм	50 мм	S0.7	L2000	перфорированный
123352	МЛС	Сегмент-МЛC-П-100-50 S0.7 L2000, перфолоток замковый (быстрый монтаж)	100х50	100 мм	50 мм	S0.7	L2000	перфорированный
123353	МЛС	Сегмент-МЛC-П-100-65 S0.7 L2000, перфолоток замковый (быстрый монтаж)	100х65	100 мм	65 мм	S0.7	L2000	перфорированный
123354	МЛС	Сегмент-МЛC-П-100-80 S0.7 L2000, перфолоток замковый (быстрый монтаж)	100х80	100 мм	80 мм	S0.7	L2000	перфорированный
123355	МЛС	Сегмент-МЛC-П-100-100 S0.7 L2000,перфолоток замковый (быстрый монтаж)	100х100	100 мм	100 мм	S0.7	L2000	перфорированный
123356	МЛС	Сегмент-МЛC-П-150-50 S0.7 L2000, перфолоток замковый (быстрый монтаж)	150х50	150 мм	50 мм	S0.7	L2000	перфорированный
123357	МЛС	Сегмент-МЛC-П-150-65 S0.7 L2000, перфолоток замковый (быстрый монтаж)	150х65	150 мм	65 мм	S0.7	L2000	перфорированный
123358	МЛС	Сегмент-МЛC-П-150-80 S0.7 L2000, перфолоток замковый (быстрый монтаж)	150х80	150 мм	80 мм	S0.7	L2000	перфорированный
123359	МЛС	Сегмент-МЛC-П-150-100 S0.7 L2000, перфолоток замковый (быстрый монтаж)	150х100	150 мм	100 мм	S0.7	L2000	перфорированный
123360	МЛС	Сегмент-МЛC-П-200-50 S0.7 L2000, перфолоток замковый (быстрый монтаж)	200х50	200 мм	50 мм	S0.7	L2000	перфорированный
123361	МЛС	Сегмент-МЛC-П-200-65 S0.7 L2000, перфолоток замковый (быстрый монтаж)	200х65	200 мм	65 мм	S0.7	L2000	перфорированный
123362	МЛС	Сегмент-МЛC-П-200-80 S0.7 L2000, перфолоток замковый (быстрый монтаж)	200х80	200 мм	80 мм	S0.7	L2000	перфорированный
123363	МЛС	Сегмент-МЛC-П-200-100 S0.7 L2000, перфолоток замковый (быстрый монтаж)	200х100	200 мм	100 мм	S0.7	L2000	перфорированный
123364	МЛС	Сегмент-МЛC-П-300-50 S0.7 L2000, перфолоток замковый (быстрый монтаж)	300х50	300 мм	50 мм	S0.7	L2000	перфорированный
123365	МЛС	Сегмент-МЛC-П-300-65 S0.7 L2000, перфолоток замковый (быстрый монтаж)	300х65	300 мм	65 мм	S0.7	L2000	перфорированный
123366	МЛС	Сегмент-МЛC-П-300-80 S0.7 L2000, перфолоток замковый (быстрый монтаж)	300х80	300 мм	80 мм	S0.7	L2000	перфорированный
123367	МЛС	Сегмент-МЛC-П-300-100 S0.7 L2000, перфолоток замковый (быстрый монтаж)	300х100	300 мм	100 мм	S0.7	L2000	перфорированный
123368	МЛС	Сегмент-МЛC-П-400-50 S0.7 L2000, перфолоток замковый (быстрый монтаж)	400х50	400 мм	50 мм	S0.7	L2000	перфорированный
123369	МЛС	Сегмент-МЛC-П-400-65 S0.7 L2000, перфолоток замковый (быстрый монтаж)	400х65	400 мм	65 мм	S0.7	L2000	перфорированный
123370	МЛС	Сегмент-МЛC-П-400-80 S0.7 L2000, перфолоток замковый (быстрый монтаж)	400х80	400 мм	80 мм	S0.7	L2000	перфорированный
123371	МЛС	Сегмент-МЛC-П-400-100 S0.7 L2000, перфолоток замковый (быстрый монтаж)	400х100	400 мм	100 мм	S0.7	L2000	перфорированный
123451	МЛС	Сегмент-МЛC-Н-50-50 S0.8 L2000, лоток замковый (быстрый монтаж)	50х50	50 мм	50 мм	S0.8	L2000	глухой
123452	МЛС	Сегмент-МЛC-Н-100-50 S0.8 L2000, лоток замковый (быстрый монтаж)	100х50	100 мм	50 мм	S0.8	L2000	глухой
123453	МЛС	Сегмент-МЛC-Н-100-65 S0.8 L2000, лоток замковый (быстрый монтаж)	100х65	100 мм	65 мм	S0.8	L2000	глухой
123454	МЛС	Сегмент-МЛC-Н-100-80 S0.8 L2000, лоток замковый (быстрый монтаж)	100х80	100 мм	80 мм	S0.8	L2000	глухой
123455	МЛС	Сегмент-МЛC-Н-100-100 S0.8 L2000, лоток замковый (быстрый монтаж)	100х100	100 мм	100 мм	S0.8	L2000	глухой
123456	МЛС	Сегмент-МЛC-Н-150-50 S0.8 L2000, лоток замковый (быстрый монтаж)	150х50	150 мм	50 мм	S0.8	L2000	глухой
123457	МЛС	Сегмент-МЛC-Н-150-65 S0.8 L2000, лоток замковый (быстрый монтаж)	150х65	150 мм	65 мм	S0.8	L2000	глухой
123458	МЛС	Сегмент-МЛC-Н-150-80 S0.8 L2000, лоток замковый (быстрый монтаж)	150х80	150 мм	80 мм	S0.8	L2000	глухой
123459	МЛС	Сегмент-МЛC-Н-150-100 S0.8 L2000, лоток замковый (быстрый монтаж)	150х100	150 мм	100 мм	S0.8	L2000	глухой
123460	МЛС	Сегмент-МЛC-Н-200-50 S0.8 L2000, лоток замковый (быстрый монтаж)	200х50	200 мм	50 мм	S0.8	L2000	глухой
123461	МЛС	Сегмент-МЛC-Н-200-65 S0.8 L2000, лоток замковый (быстрый монтаж)	200х65	200 мм	65 мм	S0.8	L2000	глухой
123462	МЛС	Сегмент-МЛC-Н-200-80 S0.8 L2000, лоток замковый (быстрый монтаж)	200х80	200 мм	80 мм	S0.8	L2000	глухой
123463	МЛС	Сегмент-МЛC-Н-200-100 S0.8 L2000, лоток замковый (быстрый монтаж)	200х100	200 мм	100 мм	S0.8	L2000	глухой
123464	МЛС	Сегмент-МЛC-Н-300-50 S0.8 L2000, лоток замковый (быстрый монтаж)	300х50	300 мм	50 мм	S0.8	L2000	глухой
123465	МЛС	Сегмент-МЛC-Н-300-65 S0.8 L2000, лоток замковый (быстрый монтаж)	300х65	300 мм	65 мм	S0.8	L2000	глухой
123466	МЛС	Сегмент-МЛC-Н-300-80 S0.8 L2000, лоток замковый (быстрый монтаж)	300х80	300 мм	80 мм	S0.8	L2000	глухой
123467	МЛС	Сегмент-МЛC-Н-300-100 S0.8 L2000, лоток замковый (быстрый монтаж)	300х100	300 мм	100 мм	S0.8	L2000	глухой
123468	МЛС	Сегмент-МЛC-Н-400-50 S0.8 L2000, лоток замковый (быстрый монтаж)	400х50	400 мм	50 мм	S0.8	L2000	глухой
123469	МЛС	Сегмент-МЛC-Н-400-65 S0.8 L2000, лоток замковый (быстрый монтаж)	400х65	400 мм	65 мм	S0.8	L2000	глухой
123470	МЛС	Сегмент-МЛC-Н-400-80 S0.8 L2000, лоток замковый (быстрый монтаж)	400х80	400 мм	80 мм	S0.8	L2000	глухой
123471	МЛС	Сегмент-МЛC-Н-400-100 S0.8 L2000, лоток замковый (быстрый монтаж)	400х100	400 мм	100 мм	S0.8	L2000	глухой
123551	МЛС	Сегмент-МЛC-П-50-50 S0.8 L2000, перфолоток замковый (быстрый монтаж)	50х50	50 мм	50 мм	S0.8	L2000	перфорированный
123552	МЛС	Сегмент-МЛC-П-100-50 S0.8 L2000, перфолоток замковый (быстрый монтаж)	100х50	100 мм	50 мм	S0.8	L2000	перфорированный
123553	МЛС	Сегмент-МЛC-П-100-65 S0.8 L2000, перфолоток замковый (быстрый монтаж)	100х65	100 мм	65 мм	S0.8	L2000	перфорированный

Подбор и документы

Нужна спецификация под объект?

Отправьте трассировку, ведомость объемов или требования к объекту. Инженеры СегментЭНЕРГО помогут подобрать серию, покрытие, длину секций, крепеж, крышки и фасонные элементы.

Отправить заявку Скачать каталог
