Центры обработки данных
Кабельная инфраструктура для ЦОД, серверных и IT-объектов
Комплексные решения для электроснабжения, СКС SegmentLAN, оптических линий, пожарной безопасности, автоматизации и диспетчеризации инженерных систем.
Решения для круглосуточной эксплуатации и высокой плотности оборудования
Для ЦОД и серверных кабельная инфраструктура должна выдерживать постоянную нагрузку, обеспечивать стабильную передачу данных и соответствовать повышенным требованиям пожарной безопасности в помещениях с высокой концентрацией оборудования.
01
Типы объектов
Решения применяются как в крупных дата-центрах, так и в локальных серверных и телекоммуникационных узлах.
Коммерческие дата-центры
Машинные залы, распределительные щиты, кроссовые зоны и backbone-линии.
Корпоративные ЦОД
Инфраструктура для внутренних IT-систем, серверных стоек и инженерных подсистем.
Серверные помещения
Питание, СКС, пожарная сигнализация, диспетчеризация и локальные сети.
Edge-ЦОД и модули
Компактные узлы с высокой плотностью оборудования и жесткими требованиями к надежности.
Телекоммуникационные узлы
Кроссовые, шкафы, магистрали и подключение активного сетевого оборудования.
Диспетчерские центры
Сети мониторинга, управления инженерными системами и рабочие места операторов.
Кроссовые помещения
Коммутация, патч-панели, межстоечные соединения и зоны распределения.
Центры мониторинга
Автоматизация, диспетчеризация, контроль климата, доступа и резервного питания.
02
Требования к кабельной инфраструктуре ЦОД
В ЦОД кабель выбирают с учетом плотной прокладки трасс, помех, пожарной безопасности и непрерывной работы систем.
нг-LS, нг(А)-LS, LSLTx, FRLS, FRHF и LSZH для критичных помещений.
СКС и оптика для серверной коммутации, backbone и локальных сетей объекта.
Экранированные исполнения рядом с силовыми трассами и инженерным оборудованием.
Кабели для ИБП, щитов гарантированного питания и инженерных систем.
Лотки, короба, фальшполы, шахты, серверные стойки и кроссовые зоны.
03
Рекомендуемые решения
Основные группы продукции для питания, безопасности, автоматизации, сетей и оптических линий связи.

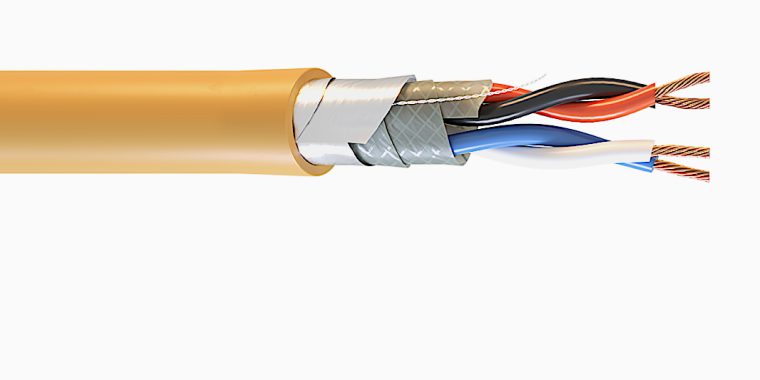

Электроснабжение
ВВГнг(А)-LSLTx
- Серверные стойки, щиты, машинные залы
- Освещение, розеточные группы, вспомогательное оборудование

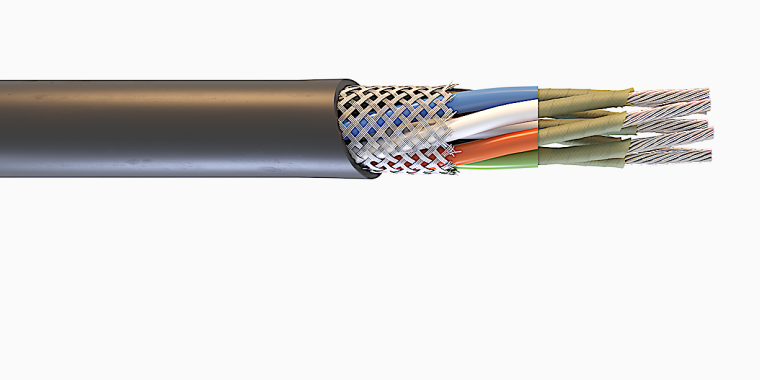

ИБП и инженерия
Кабели с изоляцией из ЭПР
- ИБП, щиты гарантированного питания, системы охлаждения
- Инженерные системы с постоянной нагрузкой

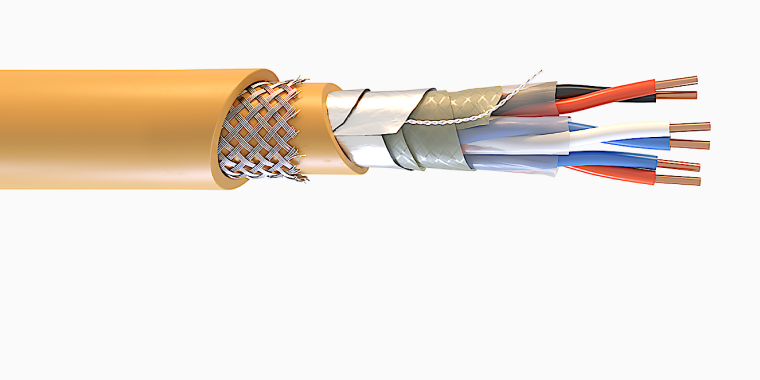

Пожарная безопасность
КПСнг(А)-FRLSLTx / FRHF
- Пожарная сигнализация, СОУЭ, управление эвакуацией
- Сохранение работоспособности при пожаре
BMS / RS-485
КОПСЭнг(А)-FRLSLTx / FRHF
- Диспетчеризация, мониторинг климата, доступ, вентиляция
- Промышленные интерфейсы RS-485

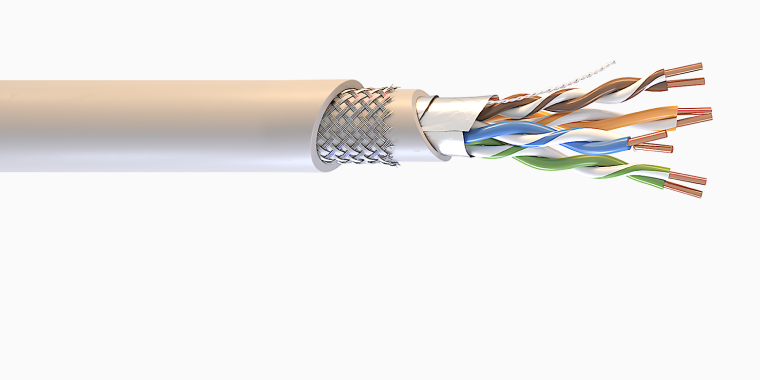

СКС SegmentLAN для серверной коммутации и локальных сетей
Собственная линейка СегментЭНЕРГО для структурированных кабельных систем: серверные стойки, кроссовые, патч-панели, межстоечные соединения, IP-видеонаблюдение, мониторинг и рабочие места операторов.
Перейти в каталог SegmentLANU/UTP Cat.5e / Cat.6
Стандартные сетевые подключения, IP-оборудование и вспомогательные сети.
F/UTP Cat.5e / Cat.6
Зоны с повышенными требованиями к защите от электромагнитных помех.
Патч-шнуры Cat.6 LSZH
Подключение оборудования в стойках, шкафах, патч-панелях и кроссовых.
Оболочки LS / LSLTx / HF
Исполнения для помещений с высокой концентрацией оборудования и людей.
05
Волоконно-оптические линии связи
Оптические кабели для магистральных и распределительных линий внутри ЦОД и между площадками.
Оптика
Сегмент-ОКМ / ОКЗ / ОКС
Магистральные линии, backbone, межстоечные подключения, связь между серверными, телекоммуникационными узлами и удаленными площадками ЦОД.
Смотреть оптические кабели06
Таблица выбора кабеля для ЦОД и серверных
Ориентиры для стартовой спецификации по подсистемам объекта.
| Подсистема | Помещение / зона | Рекомендуемый кабель | Особенности |
|---|---|---|---|
| Электроснабжение | Серверные стойки, щиты, машинные залы | ВВГнг(А)-LSLTx | Низкое дымо- и газовыделение |
| Резервное питание | ИБП, щиты гарантированного питания | Кабели с изоляцией из ЭПР | Для постоянной инженерной нагрузки |
| Пожарная сигнализация | Серверные, коридоры, технические зоны | КПСнг(А)-FRLSLTx / FRHF | Работоспособность при пожаре |
| Автоматизация | BMS, диспетчеризация, RS-485 | КОПСЭнг(А)-FRLSLTx / FRHF | Для систем управления и мониторинга |
| СКС и локальные сети | Серверные, кроссовые, стойки | SegmentLAN U/UTP / F/UTP Cat.5e / Cat.6 | Собственная линейка СКС |
| Оптическая связь | Магистрали, backbone, межстоечные линии | Сегмент-ОКМ / ОКЗ / ОКС | Высокоскоростная передача данных |
Надежность 24/7
Кабельные линии должны поддерживать непрерывную работу серверной инфраструктуры
В ЦОД кабели работают в плотных трассах, фальшполах, стойках, кроссовых и инженерных помещениях. Для таких зон важны пожаробезопасные оболочки, стабильная передача данных, защита от помех и понятная спецификация по подсистемам.
- СКС SegmentLAN для стоек, кроссовых и локальных сетей;
- силовые и резервные линии для ИБП и инженерного оборудования;
- огнестойкие решения для пожарной безопасности и диспетчеризации.
Документация
Комплект для проектирования ЦОД
Материалы для проектировщика, подрядчика и службы закупки можно собрать под конкретный объект.
- Каталог решений для ЦОД и серверных
- Каталог СКС SegmentLAN
- Спецификации силовых и огнестойких кабелей
- Таблицы исполнений кабелей СКС
- DWG-узлы прокладки и XLS-спецификации
- Сертификаты пожарной безопасности
Поддержка и консультация
Инженеры СегментЭНЕРГОПодбор кабеля, спецификации и аналоги под ТЗ+7 (495) 279-25-24info@segmentenergo.ruПолучить подбор под проектПодберем кабели по подсистемам ЦОД
Подготовим подбор по электроснабжению, СКС, пожарной безопасности, автоматизации, диспетчеризации и оптическим линиям связи.
