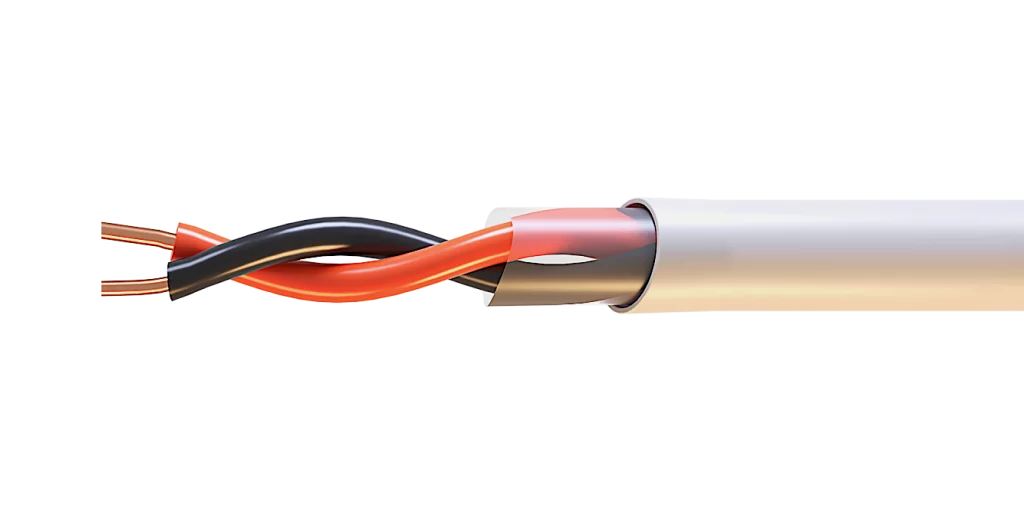

КПСВВнг(А) LS
ТУ 3581-002-17648068-2014
- Общая информация
- Документация
- Заказ
Характеристики
- Минимальный срок службы от 35 лет
- Гарантийный срок эксплуатации 5 лет
- Минимальный радиус изгиба при монтаже 5D
| Исполнение | T эксплуатации, °С | Т монтажа, °С |
|---|---|---|
| нг(А)-LS | −50 … +70 | |
| М | –60 … +70 |
- С даты ввода в эксплуатацию, но не более 5,5 лет с даты изготовления
- D — наружный диаметр кабеля
Длительно допустимая температура нагрева жил +70°C
Назначение и область применения
Групповая прокладка Передача данных в системах связи, контроля доступа и управления инженерными коммуникациями и другими подсистемами (освещением, микроклиматом, и другими) интеллектуальных зданий и сооружений; Системы промышленной безопасности и автоматизации; Вид климатического исполнения кабеля — УХЛ, ХЛ категории размещения — 2-4 по ГОСТ 15150.
Конструкция
- Токопроводящая жилаМедная однопроволочная
- ИзоляцияСоответствует материалу оболочки
- ОболочкаИз не распространяющего горение, с низким газо- и дымовыделением ПВХ пластиката; • индекс «М» — хладостойкое исполнение
- Общий экранНет
- БроняБез брони
- Скруткапарная (N×2×S), пучковая (N×S), где N – количество пар/жил, S – сечение жилы
- Количество пар1–40 (в зависимости от сечения жил) и от 1 до 100 жил для пучковой скрутки
- Сечение жил0,2–16 мм²
- Стандартная бухтовка при заказе 200м, возможны длины 150 и 100м в случае наличия брони и количества пар более 4. Уточняйте у вашего менеджера.
Пример записи условного обозначения при заказе и в документации
КПСВВнг(А)-LS 2х2х0,75 ТУ 3581-002-17648068-2014 ООО СегментЭНЕРГО
Электрические параметры
| Номинальное сечение токопроводящей жилы, мм2 | 0,2 | 0,35 | 0,5 | 0,75 | 1,0 | 1,5 | 2,5 |
|---|---|---|---|---|---|---|---|
| Сопротивление изоляции жил при 20°С, не менее, мОм·км | 10 | ||||||
| Электрическая емкость пары, не более, нФ/км | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| Коэффициент затухания при частоте 1 КГц при 20°С, не более, дБ/км | 2,50 | 1,90 | 1,20 | 0,91 | 0,80 | 0,60 | 0,48 |
| Рабочее напряжение, не более, В | 300 | ||||||
| Сопротивление жил постоянному току соответствуют ГОСТ 22483-2012 | |||||||
Расчетные массогабаритные параметры
| Число пар | Сечение жил, мм2 | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0,2 D | m | 0,35 D | m | 0,5 D | m | 0,75 D | m | 1,0 D | m | 1,5 D | m | 2,5 D | m |
||||||||
| 1×2 | 4 | 20 | 4,4 | 24,8 | 4,6 | 28,9 | 5,4 | 39,4 | 5,7 | 46 | 6,6 | 62,9 | 7,6 | 91,3 |
| 2×2 | 5,85 | 35,4 | 6,4 | 44,6 | 6,8 | 52,4 | 8,2 | 77,1 | 8,7 | 90,2 | 10,1 | 123,9 | 11,6 | 178,4 |
| 4×2 | 7,3 | 63,2 | 7,9 | 80,9 | 9,51 | 96,1 | 9,9 | 134,9 | 10,5 | 159,8 | 12,5 | 230,4 | 14,3 | 332,3 |
